Valvola di sicurezza Caleffi serie 527 INAIL (ex ISPESL): taratura certificata a banco, speciale
La valvola di sicurezza Caleffi serie 527 con tarature speciali è un dispositivo ad azione positiva (fail-safe), progettato per la protezione contro le sovrappressioni negli impianti di riscaldamento e sulle centrali termiche. È certificata secondo la direttiva PED 2014/68/UE, categoria IV, tarata a banco INAIL (ex ISPESL) ed è accompagnata dal verbale di taratura relativo alla singola valvola.
Questa scheda riunisce le 20 varianti ufficiali a taratura speciale: seleziona misura di ingresso e uscita e pressione di taratura (1, 1,5, 2, 7 o 8 bar). Shopify mostrerà lo SKU specifico Caleffi corrispondente alla configurazione selezionata, evitando errori di ordine tra filettatura e pressione.
✅ Punti di forza
Certificazione PED 2014/68/UE, categoria IV: valvola con marcatura CE e certificazione INAIL per gli impieghi previsti dalla normativa.
Taratura speciale verificata a banco: pressioni certificate 1 · 1,5 · 2 · 7 · 8 bar, a seconda del codice.
Verbale di taratura originale: documentazione individuale associata alla matricola della valvola, necessaria per gli impieghi regolati dalla Raccolta R.
Sicurezza positiva (fail-safe): funzionalità di protezione garantita anche in caso di deterioramento o rottura della membrana.
Attacchi femmina–femmina ISO 228-1: quattro dimensioni in ingresso, ciascuna con uscita maggiorata per agevolare lo scarico.
Sovrappressione di apertura del 10%: la portata di scarico nominale viene raggiunta entro i limiti di pressione dichiarati dal produttore.
Scarto di chiusura del 20%: richiude entro le tolleranze previste dopo l'intervento.
Componenti resistenti: corpo e coperchio in leghe di ottone, molla in acciaio, membrana e tenuta in EPDM.
Utilizzo con acqua e aria: per impianti compatibili nel campo di temperatura 5–110 °C.
Caratteristiche tecniche generali
| Serie |
Caleffi 527, tarature speciali |
| Funzione |
Dispositivo di sicurezza contro la sovrappressione |
| Certificazioni |
Marcatura CE (organismo notificato 2797); INAIL (ex ISPESL), PED 2014/68/UE, categoria IV |
| Pressione nominale |
PN 10 |
| Tarature disponibili |
1 – 1,5 – 2 – 7 – 8 bar |
| Campo temperatura fluido |
Da 5 °C a 110 °C |
| Fluidi di impiego |
Acqua, aria |
| Sovrappressione di apertura |
10% |
| Scarto di chiusura |
20% |
| Attacchi |
Filettati femmina/femmina, G (ISO 228-1) |
| Corpo 1/2" e 3/4" |
Ottone EN 12165 CW617N |
| Corpo 1" e 1 1/4" |
Ottone EN 1982 CB753S |
| Coperchio |
Ottone EN 12165 CW617N |
| Asta comando |
Ottone EN 12164 CW614N |
| Otturatore e membrana |
Tenuta e membrana in EPDM |
| Molla |
Acciaio EN 10270-1 |
| Manopola comando |
PA6G20 |
| Documentazione |
Certificato del fabbricante e verbale di taratura a banco riferito alla valvola fornita |
Tabella codici Caleffi, attacchi e taratura
| Codice |
Ingresso |
Scarico |
Taratura |
| 527410 |
1/2" F |
3/4" F |
1 bar |
| 527415 |
1/2" F |
3/4" F |
1,5 bar |
| 527420 |
1/2" F |
3/4" F |
2 bar |
| 527470 |
1/2" F |
3/4" F |
7 bar |
| 527480 |
1/2" F |
3/4" F |
8 bar |
| 527510 |
3/4" F |
1" F |
1 bar |
| 527515 |
3/4" F |
1" F |
1,5 bar |
| 527520 |
3/4" F |
1" F |
2 bar |
| 527570 |
3/4" F |
1" F |
7 bar |
| 527580 |
3/4" F |
1" F |
8 bar |
| 527610 |
1" F |
1 1/4" F |
1 bar |
| 527615 |
1" F |
1 1/4" F |
1,5 bar |
| 527620 |
1" F |
1 1/4" F |
2 bar |
| 527670 |
1" F |
1 1/4" F |
7 bar |
| 527680 |
1" F |
1 1/4" F |
8 bar |
| 527710 |
1 1/4" F |
1 1/2" F |
1 bar |
| 527715 |
1 1/4" F |
1 1/2" F |
1,5 bar |
| 527720 |
1 1/4" F |
1 1/2" F |
2 bar |
| 527770 |
1 1/4" F |
1 1/2" F |
7 bar |
| 527780 |
1 1/4" F |
1 1/2" F |
8 bar |
Dimensioni e pesi netti secondo Caleffi

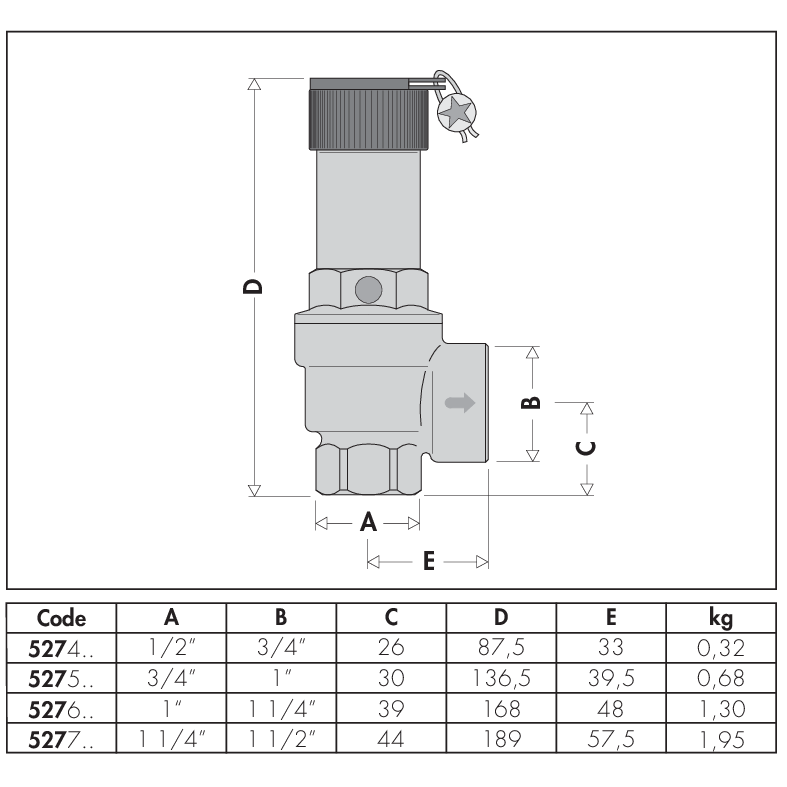

Quote C, D ed E come indicate sul disegno dimensionale ufficiale Caleffi 01053/23 (unità: mm). I pesi in tabella si riferiscono al dispositivo, non al collo di spedizione.
| Ingresso → scarico |
C (mm) |
D (mm) |
E (mm) |
Peso netto (kg) |
| 1/2" F → 3/4" F |
26 |
87,5 |
33 |
0,32 |
| 3/4" F → 1" F |
30 |
136,5 |
39,5 |
0,68 |
| 1" F → 1 1/4" F |
39 |
168 |
48 |
1,30 |
| 1 1/4" F → 1 1/2" F |
44 |
186 |
57,5 |
1,95 |
Come scegliere la variante corretta?
🛠️ 1. Verifica la pressione di taratura: deve essere compatibile con la pressione massima ammessa dal generatore e dall'impianto. Le pressioni non sono intercambiabili liberamente.
🔧 2. Scegli il diametro di ingresso e quello di scarico: la serie 527 offre quattro misure, con attacco di scarico sempre maggiore dell'ingresso. Le filettature sono femmina su entrambi i lati.
📐 3. Dimensiona la capacità di scarico: per la protezione di generatori di calore la sola pressione di taratura non basta. Il tecnico deve verificare la portata di scarico e la potenzialità massima del generatore utilizzando la tabella presente nel PDF tecnico Caleffi. Per potenze singole superiori a 580 kW possono applicarsi prescrizioni specifiche sull'impiego di più valvole secondo Raccolta R.
Installazione e avvertenze importanti

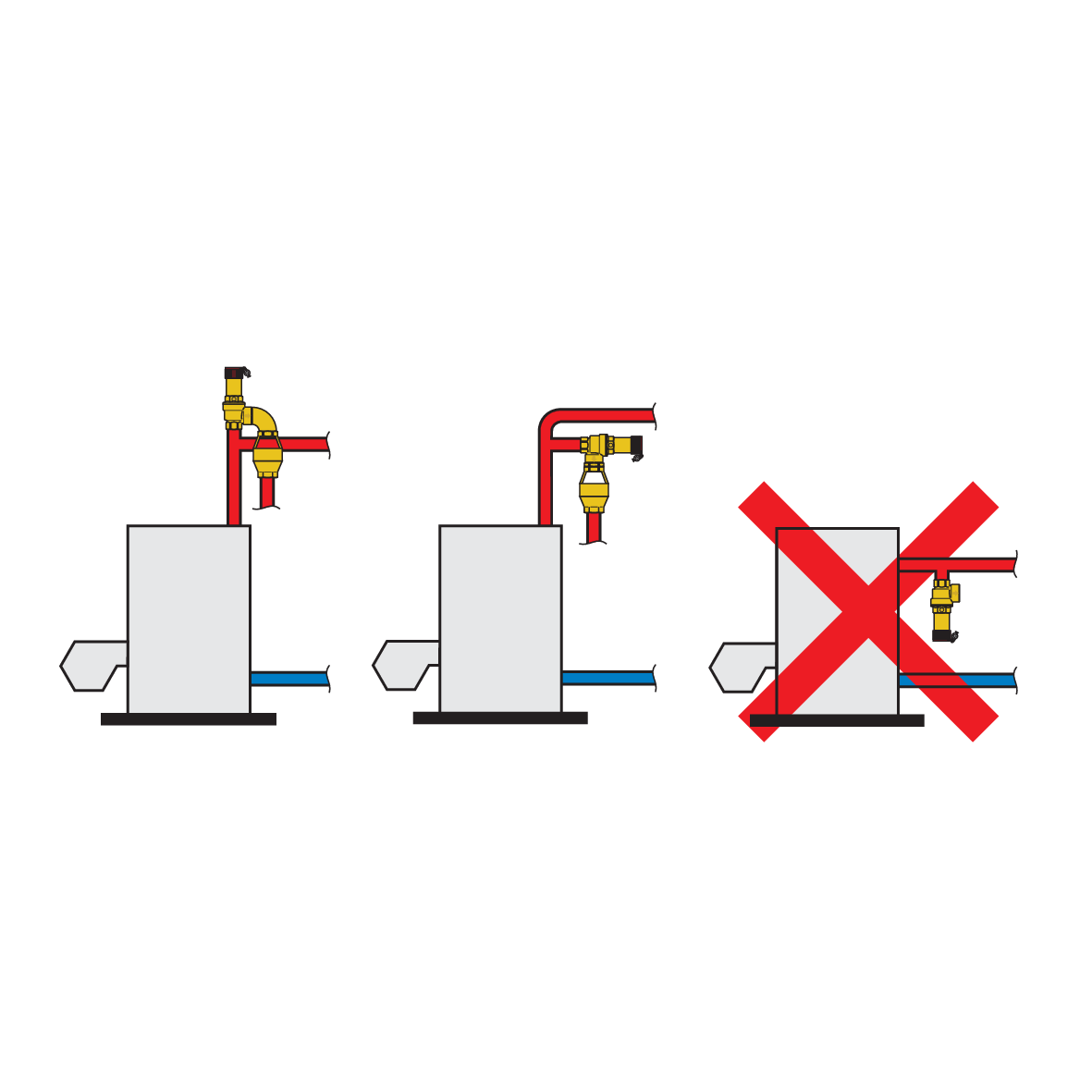

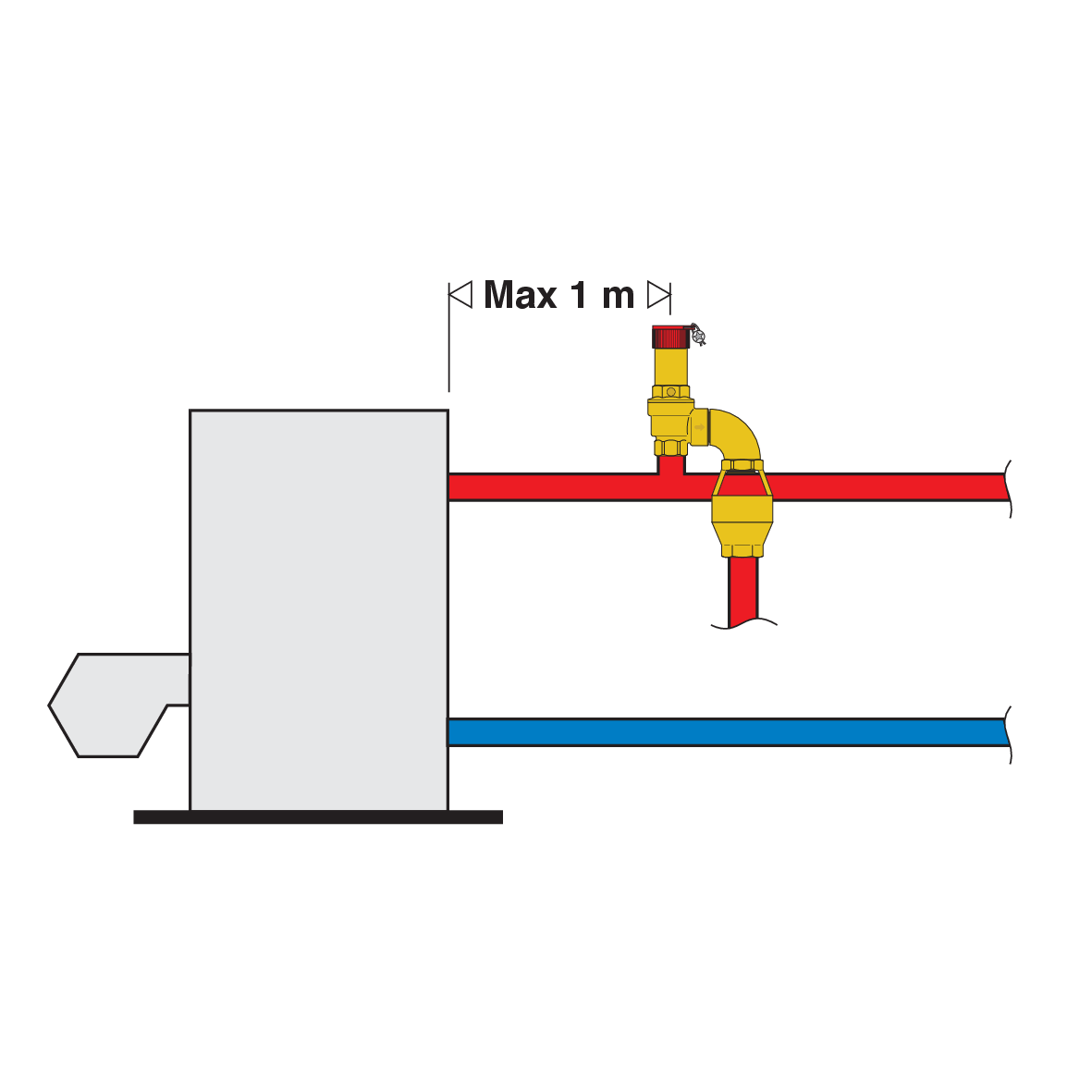

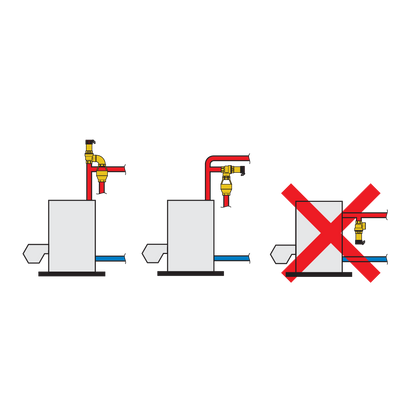

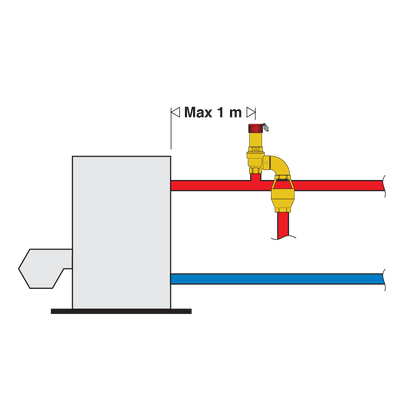

La valvola deve essere installata da personale tecnico qualificato rispettando il senso di flusso indicato sul corpo. Negli impianti di riscaldamento deve essere installata sulla sommità del generatore o sulla tubazione di mandata entro i limiti previsti dalla Raccolta R; la tubazione di collegamento tra valvola e generatore non deve essere intercettabile. Lo scarico deve essere convogliato in sicurezza secondo il progetto e la normativa applicabile.
Attenzione al verbale INAIL: il PDF tecnico di catalogo è un documento generale e non sostituisce il verbale di taratura originale associato alla matricola della singola valvola. Conservare la documentazione richiesta con il libretto di centrale. Non manomettere piombature o taratura.
Domande frequenti
La Caleffi serie 527 è fornita con il verbale INAIL?
Sì, secondo Caleffi le valvole certificate e tarate a banco sono accompagnate dal verbale originale, individuale per ciascuna matricola. La corretta conservazione della documentazione è essenziale.
Le varianti 1, 1,5, 2, 7 e 8 bar sono tarabili dall'installatore?
No: queste referenze sono tarate a banco dal produttore e identificate con codici e documentazione differenti; la taratura non deve essere modificata sul campo.
La filettatura in uscita è uguale a quella in ingresso?
No. Ogni misura prevede uno scarico maggiorato, ad esempio 1/2" F in ingresso e 3/4" F in uscita.
Le valvole hanno una scadenza predeterminata?
Il produttore spiega che il certificato del modello non ha una scadenza periodica per l'esemplare correttamente certificato; verifiche, manutenzioni e idoneità d'esercizio rimangono soggette alla normativa e alle condizioni dell'impianto.
