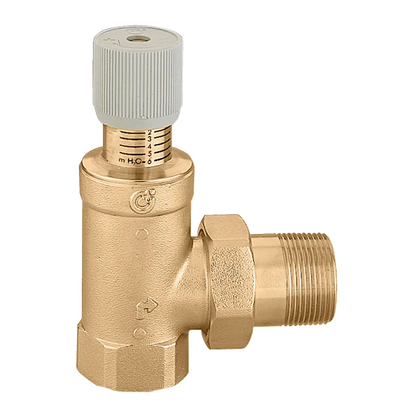

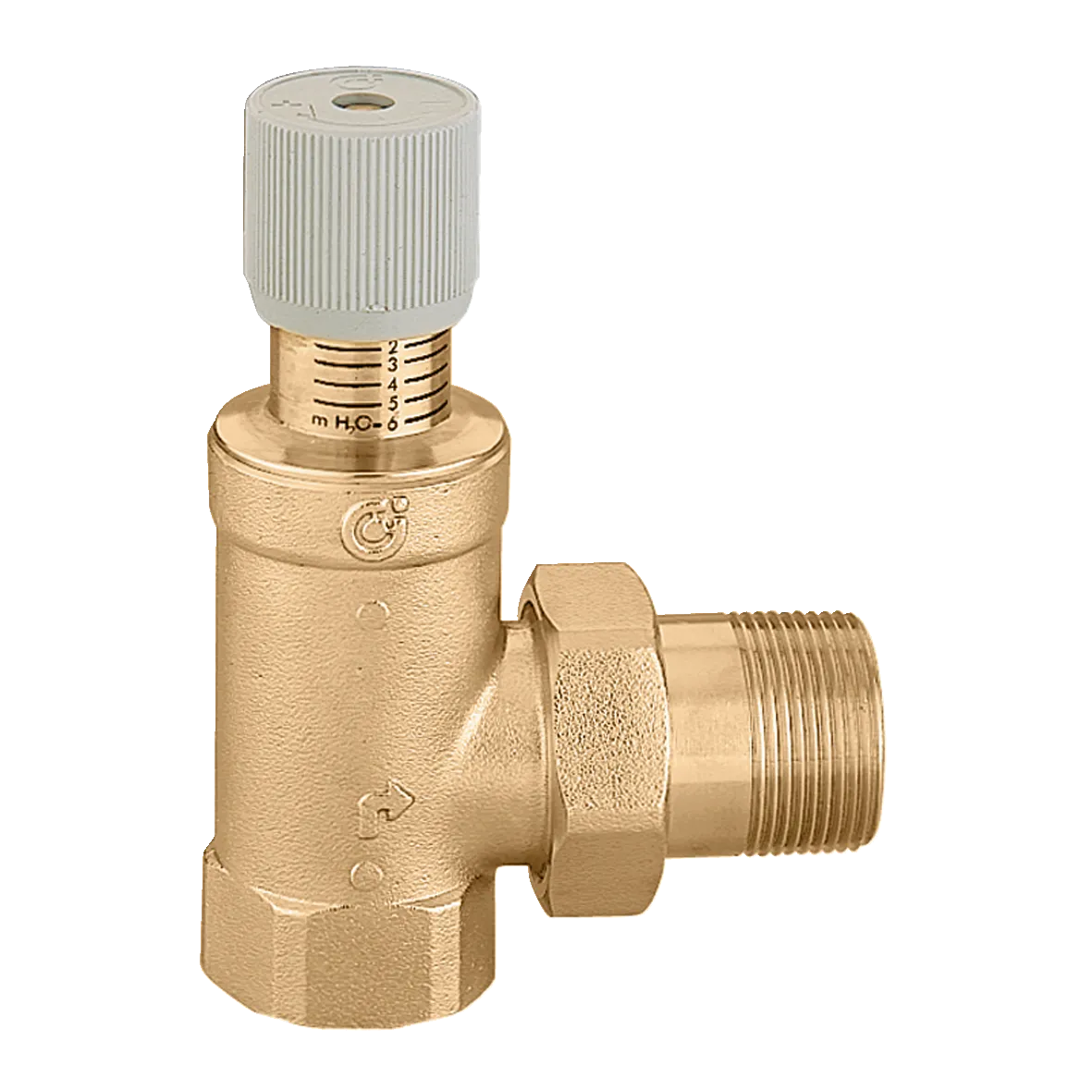

Valvola di by-pass differenziale regolabile Caleffi serie 519
La valvola di by-pass differenziale Caleffi 519 limita l'aumento della pressione differenziale negli impianti di riscaldamento a portata variabile, come quelli con valvole termostatiche o valvole motorizzate a due vie. Quando la differenza di pressione raggiunge il valore impostato, la valvola permette il ricircolo della portata, contribuendo a mantenere il funzionamento della pompa in condizioni appropriate.
Punti di forza
-
Regolazione graduata del valore di apertura.
- Campo di taratura: 1–6 m c.a. (circa 10–60 kPa).
- Pressione massima di esercizio: 10 bar.
- Temperatura del fluido: 0–110 °C.
- Fluido: acqua e soluzioni glicolate fino al 30%.
Varianti disponibili
| Codice |
Ingresso |
Uscita |
Taratura |
| CAL 519500 |
G 3/4” F |
G 3/4” A M |
1–6 m c.a. |
| CAL 519700 |
G 1 1/4” F |
R 1 1/4” M |
1–6 m c.a. |
Ideale per
Impianti idronici con circolatori e utenze che variano la portata, ad esempio circuiti con valvole termostatiche o sistemi di regolazione a due vie. La misura e il valore di taratura devono essere scelti in base alle condizioni idrauliche del circuito.
FAQ
Che cosa indica la scala? La differenza di pressione, espressa in metri di colonna d'acqua, alla quale il by-pass inizia ad aprirsi.
Qual è la differenza tra 519500 e 519700? La dimensione e tipologia degli attacchi: 3/4” oppure 1 1/4”. Entrambe hanno campo di regolazione 1–6 m c.a.
