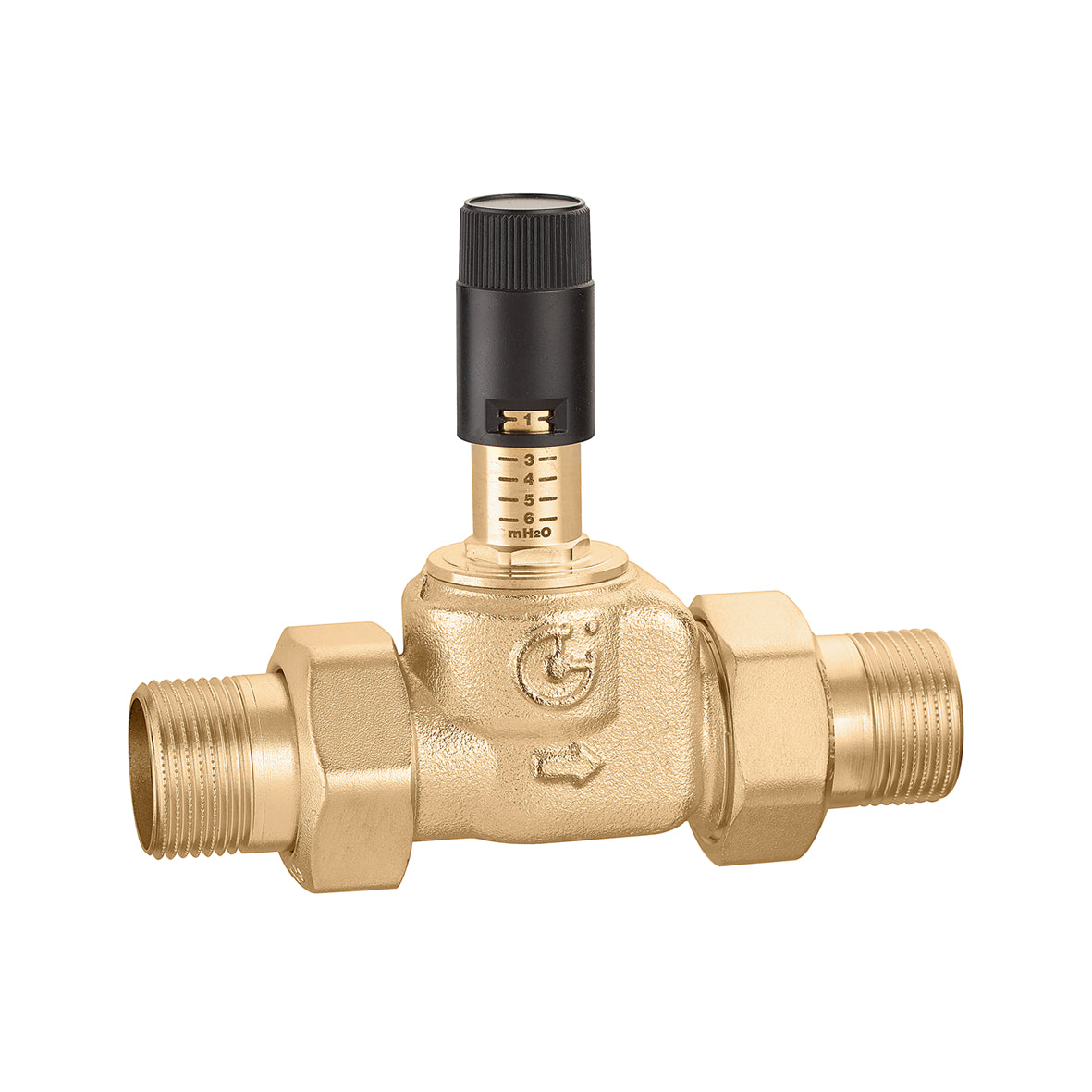

Valvola di by-pass differenziale Caleffi 518015 con scala graduata
La Caleffi serie 518, codice 518015, è una valvola di by-pass differenziale regolabile, in linea, studiata per mantenere sotto controllo la pressione differenziale negli impianti idronici a portata variabile. Quando la pressione differenziale supera la taratura impostata, la valvola consente il ricircolo dell'acqua, limitando le variazioni di pressione generate dal circolatore.
Punti di forza
-
Scala graduata per un'impostazione rapida e leggibile.
- Campo di taratura: 1–6 m c.a. (10–60 kPa).
- Configurazione in linea con raccordo a bocchettone.
- Utilizzabile con acqua e soluzioni glicolate fino al 30%.
- Adatta a circuiti con valvole termostatiche e utenze a portata variabile.
Caratteristiche tecniche
| Produttore |
Caleffi |
| Serie / codice |
518 / 518015 |
| Attacchi |
G 3/4” M (ISO 228-1), ingresso e uscita con bocchettone |
| Campo di taratura |
1–6 m c.a. |
| Pressione massima di esercizio |
10 bar |
| Temperatura del fluido |
0–100 °C |
| Fluidi compatibili |
Acqua, soluzioni glicolate fino al 30% |
Quando utilizzarla
Per limitare l'aumento della pressione differenziale nelle reti di riscaldamento in cui la portata cambia con l'apertura e la chiusura delle valvole. Nei sistemi a pompa di calore, un by-pass correttamente dimensionato può contribuire a garantire la portata minima prevista dal produttore della macchina.
FAQ
Come si regola la Caleffi 518015? Si imposta la manopola sul valore desiderato della scala in metri di colonna d'acqua: è la pressione differenziale alla quale il by-pass inizia ad aprirsi.
È una valvola di sicurezza? No: è un componente di regolazione idraulica, non un dispositivo di scarico di sicurezza.
