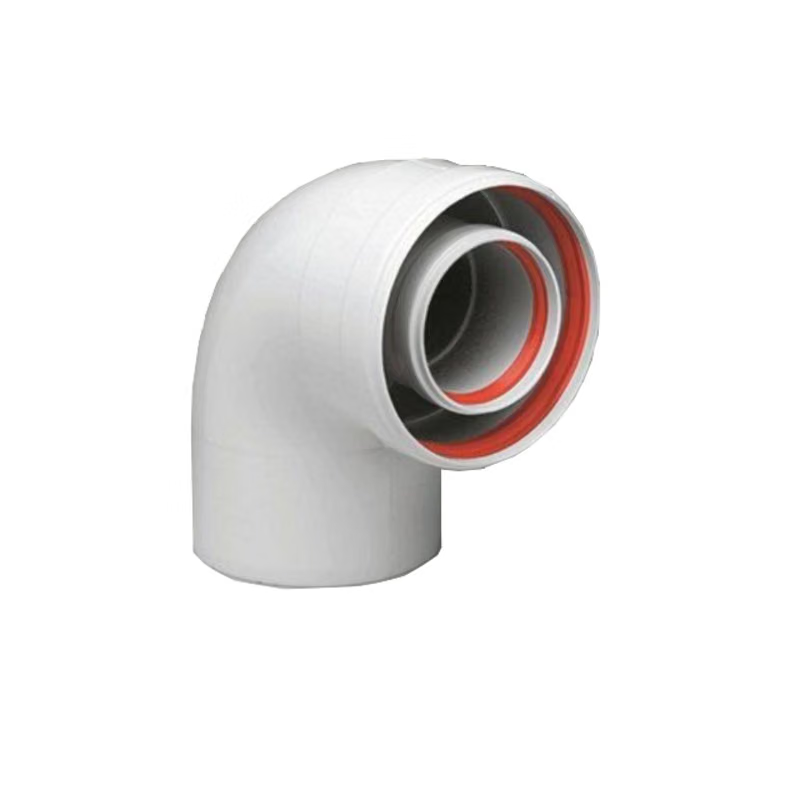

La curva coassiale a 90° Stabile Ø 60/100 mm è un raccordo progettato per la realizzazione e la modifica dei sistemi di scarico fumi e aspirazione aria degli scaldabagni a gas a camera stagna.
Consente di cambiare la direzione del condotto di scarico in modo pratico, garantendo un collegamento stabile e una buona tenuta dell'impianto. La configurazione coassiale permette il passaggio combinato dei fumi di combustione e dell'aria comburente attraverso i due condotti separati.
La curva interna è realizzata in alluminio pressofuso, mentre quella esterna è in alluminio pressofuso verniciato bianco, offrendo una struttura resistente e adatta all'impiego negli impianti di scarico fumi.
Materiali e sistema di tenuta
Il raccordo è dotato di guarnizioni in elastomero siliconico nero, presenti sia sul condotto interno sia su quello esterno. Le guarnizioni assicurano una corretta tenuta dei collegamenti e contribuiscono all'affidabilità del sistema nel tempo.
La curva è progettata per lavorare con una temperatura massima di esercizio di 200 °C, risultando adatta alle specifiche condizioni di funzionamento degli apparecchi compatibili.
Caratteristiche principali
-
Tipologia: curva coassiale a 90°
-
Marca: Stabile
-
Diametro: Ø 60/100 mm
-
Applicazione: scarico fumi per scaldabagni a gas a camera stagna
-
Produzione: Made in Italy
-
Curva interna: alluminio pressofuso
-
Curva esterna: alluminio pressofuso verniciato bianco
-
Guarnizioni: elastomero siliconico nero
-
Temperatura massima di esercizio: 200 °C
-
Pressione di servizio: 0,05 bar
-
Pressione nominale: 0,0493 atm
-
Peso netto: 0,6 kg
Dimensioni
-
Larghezza: 16 cm
-
Altezza: 18 cm
-
Profondità: 11,4 cm
-
Diametro: 6 cm
Installazione e utilizzo
Grazie all'angolazione di 90°, la curva permette di adattare il percorso del sistema coassiale alle caratteristiche dell'impianto, risultando particolarmente utile quando è necessario effettuare un cambio di direzione del condotto.
La costruzione in alluminio pressofuso e le guarnizioni siliconiche garantiscono un raccordo solido e affidabile, contribuendo a mantenere la corretta tenuta del sistema di scarico.
