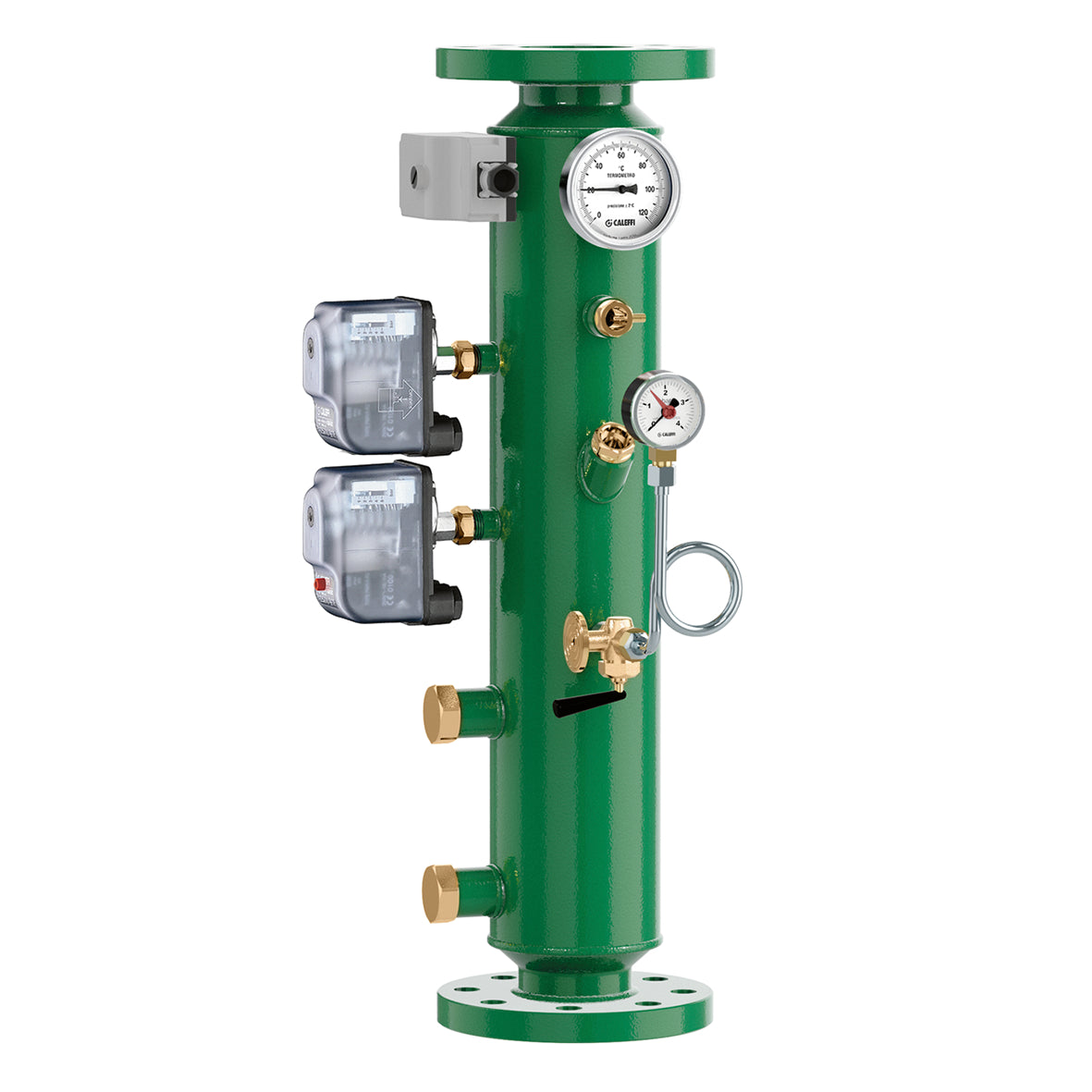

Collettore portastrumenti INAIL Caleffi 335 flangiato con doppio pressostato
Il collettore portastrumenti Caleffi serie 335 con doppio pressostato e attacchi flangiati PN 16 è predisposto per il montaggio dei dispositivi di sicurezza e controllo delle centrali termiche soggette a verifica INAIL (ex ISPESL). Comprende sia il pressostato di sicurezza sia il pressostato di minima, oltre alla strumentazione di misura e al termostato di sicurezza. Su Climaguru sono disponibili esclusivamente i codici 335600 e 335800.
Punti di forza
-
Doppio pressostato: sicurezza e minima pressione.
-
Attacchi flangiati EN 1092-1 PN 16, per collegamento a controflangia.
-
Dotazione completa di termostato, termometro, manometro e accessori di collegamento.
- Dispositivi di sicurezza e misura riuniti su un unico collettore, facilitando installazione e verifica.
-
Predisposizione per valvola di sicurezza Caleffi serie 527, da scegliere separatamente in base all’impianto.

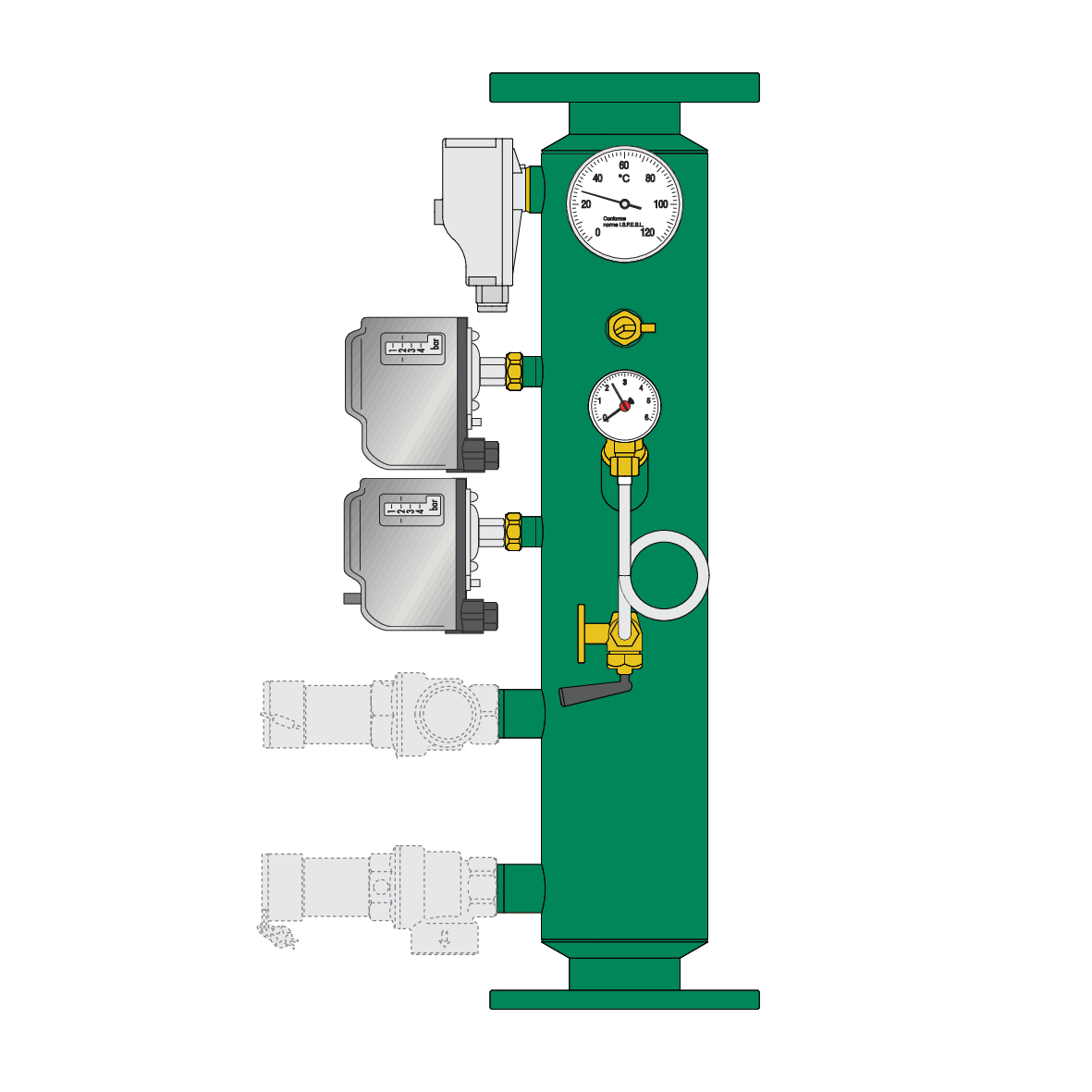

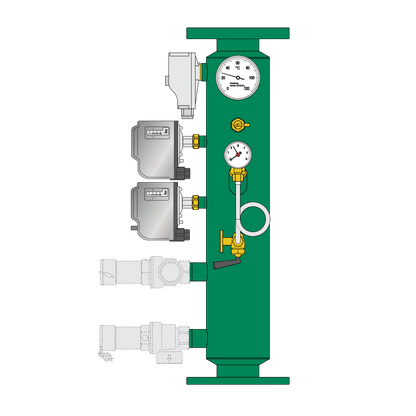

Componenti inclusi
- Termostato di sicurezza a immersione con ripristino manuale, omologato INAIL (ex ISPESL)
- Pressostato di sicurezza e pressostato di minima
- Termometro Ø 80 mm conforme INAIL
- Manometro e rubinetto manometro a tre vie, campione INAIL
- Riccio ammortizzatore
- Pozzetto di controllo INAIL da 1/2”
- Pozzetto da 1/2” per valvola di intercettazione combustibile serie 541
- Un attacco predisposto per valvola di sicurezza serie 527

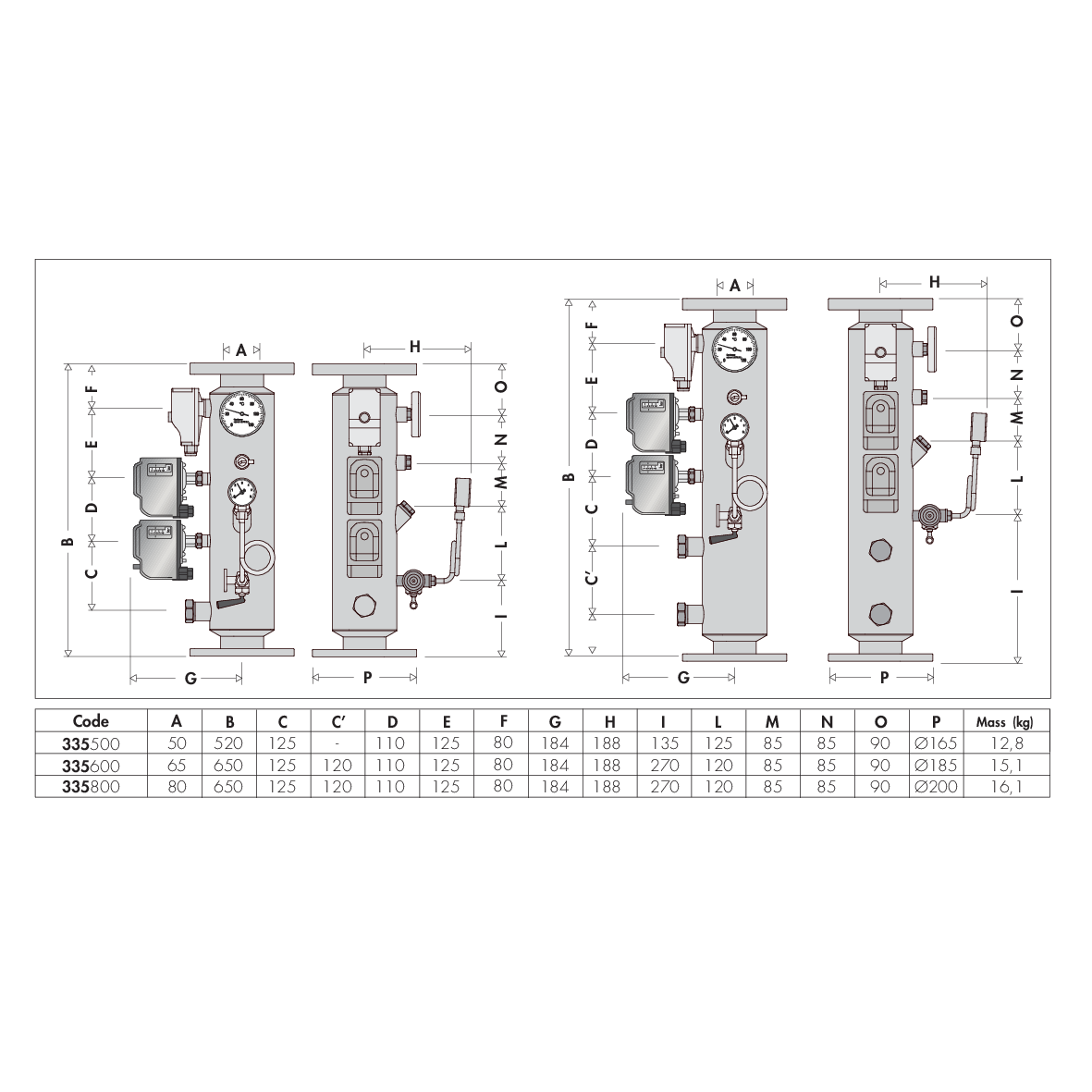

Varianti disponibili
| Codice |
Attacco flangiato |
Pressione nominale della flangia |
| CAL 335600 |
DN 65 (EN 1092-1) |
PN 16 |
| CAL 335800 |
DN 80 (EN 1092-1) |
PN 16 |
Specifiche tecniche
| Materiale |
Acciaio verniciato |
| Pressione massima di esercizio |
10 bar |
| Temperatura di esercizio del fluido |
20–110 °C per i codici selezionati, come da capitolato Caleffi |
| Collegamento |
Flangiato, accoppiamento con controflangia EN 1092-1 |
| Dotazione pressostati |
Pressostato di sicurezza e pressostato di minima |
Installazione e impiego
Utilizzare in centrali termiche secondo le disposizioni tecniche e normative pertinenti. Verificare dimensionamento delle flange, controflange, dispositivi di sicurezza, tarature e requisiti di installazione previsti dal progetto e dalla documentazione Caleffi. La valvola di sicurezza della serie 527 non è inclusa nella dotazione.
Domande frequenti
Qual è la differenza fra 335600 e 335800? Il 335600 ha flangia DN 65 PN 16, il 335800 ha flangia DN 80 PN 16.
Sono versioni con attacco filettato? No. Questi due codici sono flangiati, a differenza delle versioni filettate serie 335.
La valvola di sicurezza è fornita? No, il collettore ha una predisposizione per una valvola Caleffi serie 527 da selezionare separatamente.
