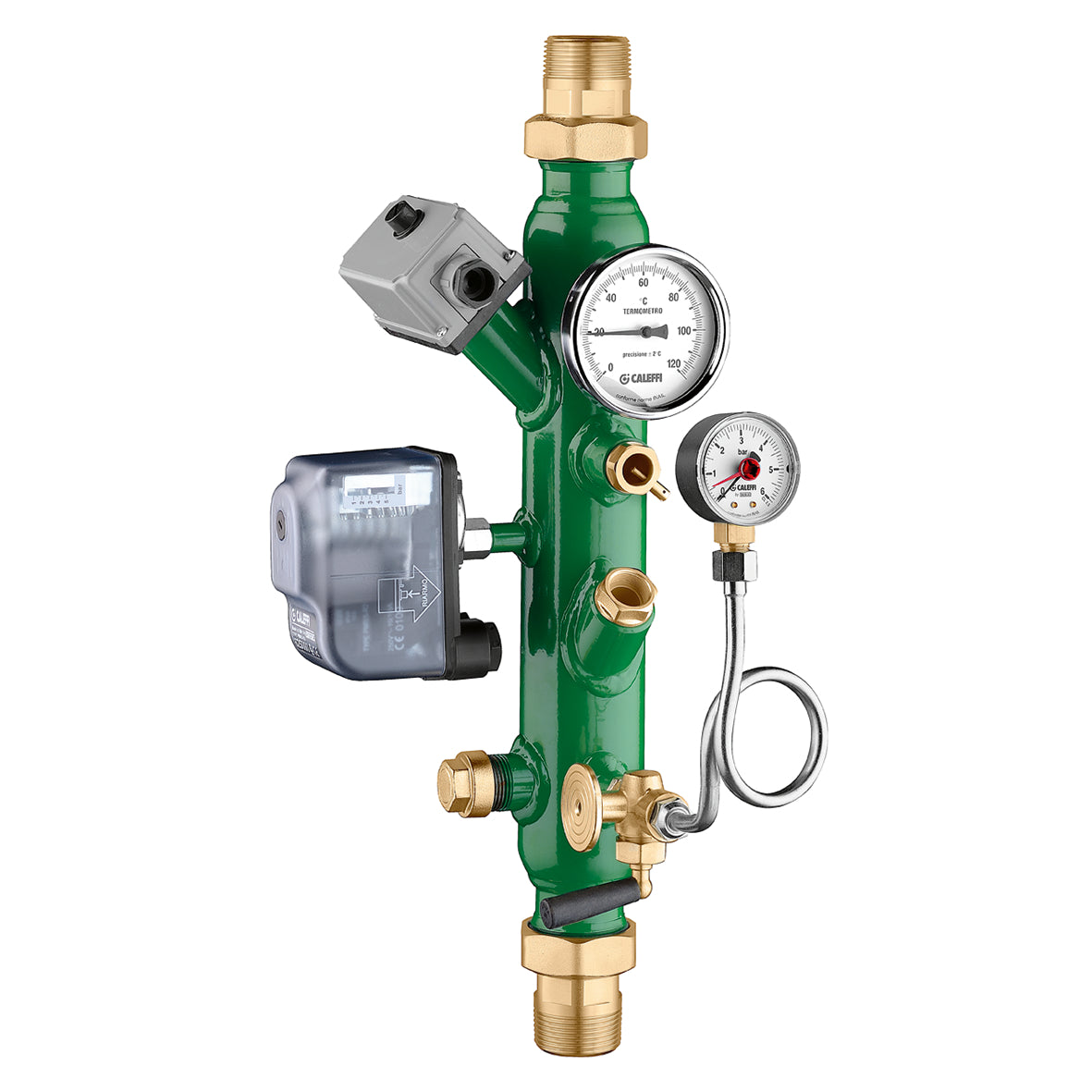

Collettore portastrumenti e accessori INAIL Caleffi serie 335
Il collettore portastrumenti Caleffi serie 335 riunisce in un gruppo compatto strumenti e dispositivi per il controllo e la sicurezza delle centrali termiche con potenza superiore a 35 kW, secondo le prescrizioni applicabili INAIL (ex ISPESL). Disponibile su Climaguru esclusivamente nei codici 335002 e 335082, completi degli strumenti indicati dal produttore.
Dotazione e vantaggi
- Termostato di sicurezza a immersione con ripristino manuale, omologato INAIL
- Pressostato di sicurezza con ripristino manuale
- Termometro Ø 80 mm, scala 0–120 °C
- Manometro Ø 50 mm, scala 0–6 bar
- Rubinetto manometro a tre vie e riccio ammortizzatore
- Pozzetto di controllo INAIL con attacco da 1/2”
- Pozzetto da 1/2” per valvola intercettazione combustibile Caleffi 541
- Predisposizione per valvola di sicurezza Caleffi 527, da scegliere separatamente secondo l'impianto
Varianti disponibili
| Codice |
Attacco principale |
Predisposizione valvola sicurezza 527 |
| CAL 335002 |
R 1 1/4” maschio a bocchettone |
3/4” M |
| CAL 335082 |
R 1 1/2” maschio a bocchettone |
1” M |
Dati tecnici della serie filettata
-
Corpo: acciaio verniciato
-
Pressione massima di esercizio: 5 bar
-
Temperatura fluido: 20–110 °C
-
Fluidi compatibili: acqua e soluzioni glicolate non pericolose, glicole massimo 30%
-
Termostato sicurezza: ripristino manuale; taratura 100 °C (+0/-6 °C)
-
Pressostato sicurezza: campo regolazione 2–4,5 bar
-
Installazione: seguire posizione, direzione e schemi prescritti nella scheda ufficiale Caleffi 01171
Applicazioni
Indicato per le centrali termiche soggette alle prescrizioni di sicurezza INAIL. Il collettore agevola il montaggio e l'accessibilità degli strumenti di controllo, concentrandoli in un unico corpo.
FAQ
La valvola di sicurezza INAIL è inclusa? No, è prevista la predisposizione: scegliere la valvola serie 527 idonea al progetto.
Qual è la differenza tra 335002 e 335082? Cambiano l'attacco principale (1 1/4” e 1 1/2”) e la predisposizione della valvola di sicurezza (3/4” e 1”).
Il pressostato di minima è incluso? No, i codici 335002 e 335082 sono nella versione standard senza pressostato di minima; quest'ultimo è presente nei modelli con doppio pressostato della serie.
