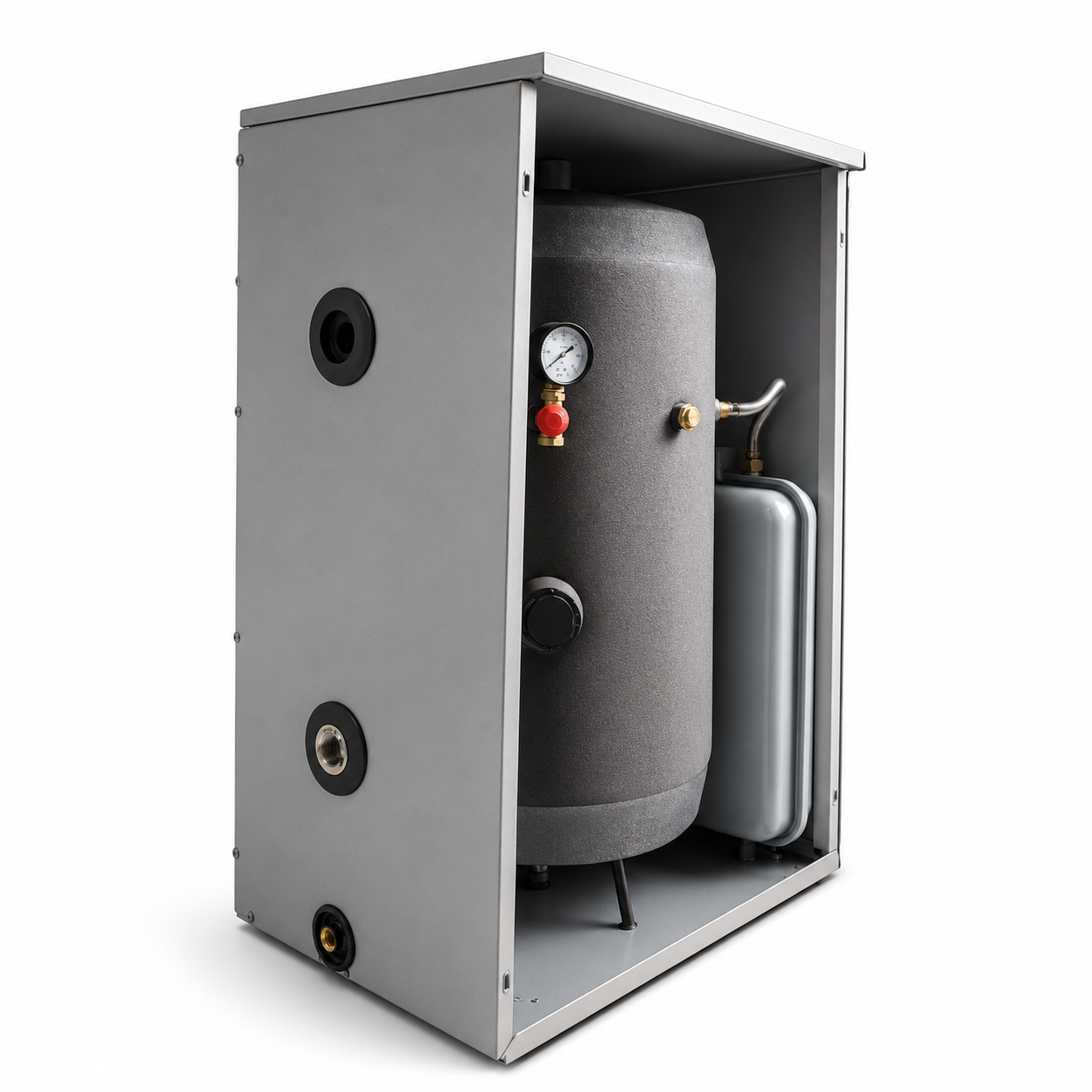

Armadio Tecnico All-in-One SmartSol 55 L per Pompe di Calore
L’armadio tecnico SmartSol Super Easy 55 L è una soluzione compatta e già predisposta per la gestione dei circuiti chiusi di pompe di calore in impianti di riscaldamento e raffrescamento. Racchiude in un’unica struttura metallica i principali componenti idraulici necessari al corretto funzionamento del circuito, riducendo tempi di installazione, ingombri e complessità in cantiere.
Realizzato con scatola in lamiera zincata a caldo, è idoneo anche per installazioni all’esterno, su pavimento o a parete, risultando particolarmente indicato in spazi tecnici ridotti, balconi, locali impianto o installazioni dove è richiesta una soluzione ordinata e protetta.
Punti di forza
✅ Soluzione all-in-one per pompe di calore
Integra serbatoio inerziale, degassatore, vaso di espansione, gruppo di sicurezza con manometro e filtro magnetico.
✅ Serbatoio inerziale da 55 litri
Permette l’accumulo dell’energia termica prodotta dalla pompa di calore, migliorando la gestione del circuito chiuso.
✅ Installazione compatta e ordinata
Ideale per impianti con spazi limitati, grazie alle dimensioni contenute e alla possibilità di installazione a pavimento o a parete.
✅ Predisposto per collegamenti idraulici
Gli attacchi sono organizzati per collegamento alla pompa di calore, riempimento circuito e collegamento al circuito chiuso.
✅ Struttura adatta anche per esterno
La lamiera zincata a caldo rende l’armadio idoneo anche per installazioni esterne protette.
Caratteristiche tecniche
| Caratteristica |
Dato tecnico |
| Tipologia prodotto |
Armadio tecnico all-in-one per circuiti chiusi PDC |
| Capacità serbatoio inerziale |
55 L |
| Materiale serbatoio |
Acciaio a basso contenuto di carbonio DC03 |
| Coibentazione serbatoio |
PU morbido spessore 5 cm |
| Materiale scatola |
Lamiera zincata a caldo |
| Pressione massima ammissibile |
6 bar |
| Pressione massima di funzionamento |
3 bar |
| Vaso di espansione |
12 L |
| Altezza |
930 mm |
| Altezza con piedini |
960 mm |
| Larghezza |
590 mm |
| Profondità / lunghezza |
440 mm |
| Peso a vuoto |
73 kg |
| Installazione |
Pavimento / parete |
| Utilizzo |
Circuiti chiusi per pompe di calore riscaldamento/raffrescamento |
Componenti e attacchi
| Componente |
Descrizione |
Diametro / volume |
| 1 |
Ingresso dalla PDC |
1” ½ |
| 2 |
Ritorno alla PDC |
1” ½ |
| 3 |
Riempimento circuito |
½” |
| 4 |
Terminali per cavi elettrici |
Da stringere |
| 5 |
Verso il circuito |
1” ½ |
| 6 |
Ritorno dal circuito |
1” ½ |
| 7 |
Degassatore |
½” |
| 8 |
Gruppo di sicurezza |
½” |
| 9 |
Sede per sensore |
½” |
| 10 |
Sede per resistenza elettrica |
1” ½ |
| 11 |
Vaso di espansione |
12 L |
| 12 |
Filtro magnetico |
½” |
| 13 |
Svuotamento |
½” |

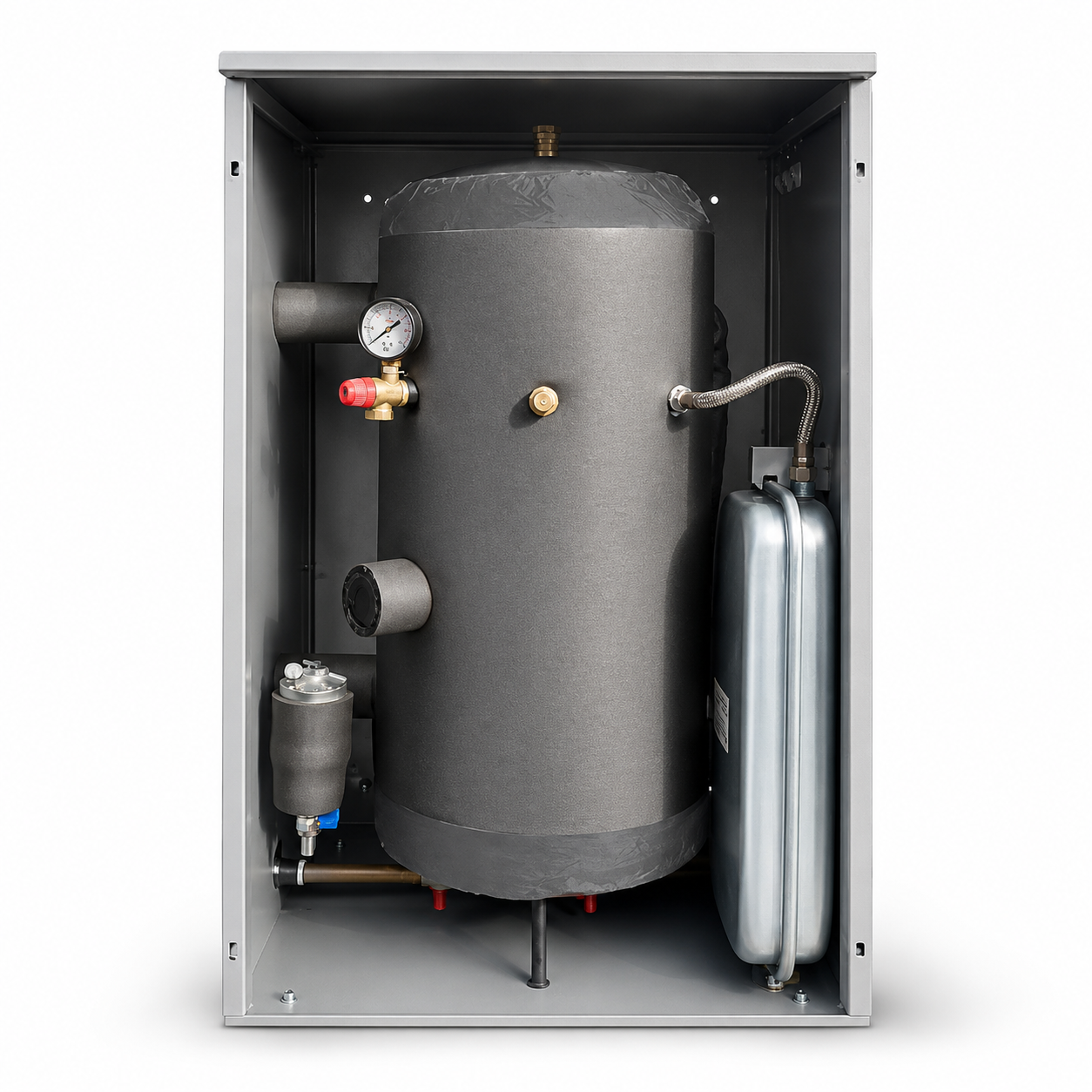

Dotazione inclusa
- Serbatoio inerziale coibentato da 55 L
- Vaso di espansione da 12 L
- Degassatore
- Gruppo di sicurezza con manometro
- Filtro magnetico
- Collegamenti idraulici predisposti di fabbrica
- 4 piedini per installazione a pavimento
- 2 staffe per fissaggio a parete
Indicazioni di installazione
L’armadio tecnico è consigliato sul circuito di ritorno verso la pompa di calore, così da favorire l’utilizzo dell’energia accumulata e ridurre eventuali dispersioni tra box e PDC.
La scheda tecnica indica che il sistema deve essere installato in parallelo e non in serie. La pompa di circolazione del circuito non è inclusa nella confezione; qualora venga installata una pompa all’interno dell’armadio, deve essere di tipo inverter.
Ideale per
- Pompe di calore aria-acqua
- Impianti di riscaldamento e raffrescamento
- Circuiti chiusi con accumulo inerziale
- Locali tecnici compatti
- Installazioni su balcone o in spazi ridotti
- Impianti residenziali e professionali
